Lab 5 - Integración

Caudal ofrece integración con un amplio conjunto de herramientas.

Requerimientos

Elasticsearch

Caudal, como procesador de transmisión en memoria, no tiene un mecanismo interno para almacenar eventos atómicamente. Elasticsearch podría ser útil en escenarios donde necesitamos buscar y extraer informes históricos.

A continuación, proponemos un ejercicio para meter eventos extraídos desde Twitter a Elasticsearch y extraer informes a través de Kibana:

Caudal Elasticsearch Diagram

Configuración

Escribe la siguiente configuración en el directorio config/ y disfruta los comentarios:

config/twitter-elastic.clj

;; Requires
(ns caudal.example.tcp
  (:require
   [mx.interware.caudal.io.elastic :refer :all]
   [mx.interware.caudal.io.rest-server :refer :all]
   [mx.interware.caudal.streams.common :refer :all]
   [mx.interware.caudal.streams.stateful :refer :all]
   [mx.interware.caudal.streams.stateless :refer :all]))

;; Listeners
(deflistener twitter [{:type       'mx.interware.caudal.io.twitter
                       :parameters {:name            "MyCaudalExample"
                                    :consumer-key    "CoNsuMerKey"
                                    :consumer-secret "CoNsUmErSeCrEt"
                                    :token           "00000000-AcCeSsToKeN"
                                    :token-secret    "AcCeSsToKeNsEcReT"
                                    :terms           ["selfie" "beach" "travel"]}}])

;; Reduce una gran cantidad de datos del evento de twitter entrante
;; Busca los tweets con geolocalizacion habilitada y sin respuestas ni citas.
(defn prune-data [event]
  (let [{:keys [coordinates user text in_reply_to_screen_name is_quote_status in_reply_to_status_id_str]} event
        [lon lat] (:coordinates coordinates)]
    (if-not (and in_reply_to_screen_name is_quote_status in_reply_to_status_id_str)
      (if coordinates
        {:user (:screen_name user)
         :text text
         :coordinates (str lat "," lon)}
        (clojure.tools.logging/warn {:prune "no coordinates"}))
      (clojure.tools.logging/warn {:prune "reply"}))))

;; Sinks
(let [es-url          "http://localhost:9200"   ;; elasticsearch url
      es-mapping-name "caudal-mapping"          ;; mapping name
      es-index-name   "caudal-index"            ;; index name
      es-mapping      {es-mapping-name {:properties {:user        {:type "string" :index "not_analyzed"} ;; Does not analize :user
                                                     :timestamp   {:type "date" :format "epoch_millis"}  ;; Takes :timestamp in millis
                                                     :coordinates {:type "geo_point"}                    ;; Takes :coordinates as lat,lon
                                                     }}}
      es-store-fn        (elastic-store! [es-url es-index-name es-mapping-name es-mapping {}])]
  (defsink example 1 ;; backpressure
    (smap [prune-data]
          (time-stampit[:timestamp]
                       (->INFO [:all]
                               es-store-fn)))))

;; Wire
(wire [twitter] [example])

Descarga e inicia Elasticsearch antes de iniciar Caudal:

$ wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-5.2.2.tar.gz
$ tar xzvf elasticsearch-5.2.2.tar.gz
$ cd elasticsearch-5.2.2
$ bin/elasticsearch

Verifica la conectividad al puerto 9200 de Elasticsearch usando curl:

$ curl http://localhost:9200
{
  "name" : "bdbqlra",
  "cluster_name" : "elasticsearch",
  "cluster_uuid" : "hjpH9C0USPOiSno8b2yNqA",
  "version" : {
    "number" : "5.2.2",
    "build_hash" : "f9d9b74",
    "build_date" : "2017-02-24T17:26:45.835Z",
    "build_snapshot" : false,
    "lucene_version" : "6.4.1"
  },
  "tagline" : "You Know, for Search"
}

Inicia Caudal pasando el archivo de configuración:

$ bin/caudal -c config/twitter-elastic.clj start
```

Verifica el contenido de Elasticsearch:

$ curl -XPOST 'localhost:9200/caudal-index/_search?pretty' -d '{"query": { "match_all": {} }}'

Kibana

Para crear visualizaciones e informes, necesitamos instalar y ejecutar Kibana:

$ wget https://artifacts.elastic.co/downloads/kibana/kibana-5.2.2-linux-x86_64.tar.gz
$ tar xzvf kibana-5.2.2-linux-x86_64
$ cd kibana-5.2.2-darwin-x86_64/
$ bin/kibana

Abre la url http://localhost:5601 en un navegador y haz clic en Settings.

En la ventana de Configure an index pattern agrega como index caudal-indexy selecciona timestamp como el nombre del Time-field, y después haz clic en Create:

Kibana: Adding the labs index

Ahora, haz clic en el botón Discovery (en la parte superior de la barra lateral), debe ser una línea de tiempo con los eventos entrantes:

Kibana: Discovery

Visualizaciones

Tile map

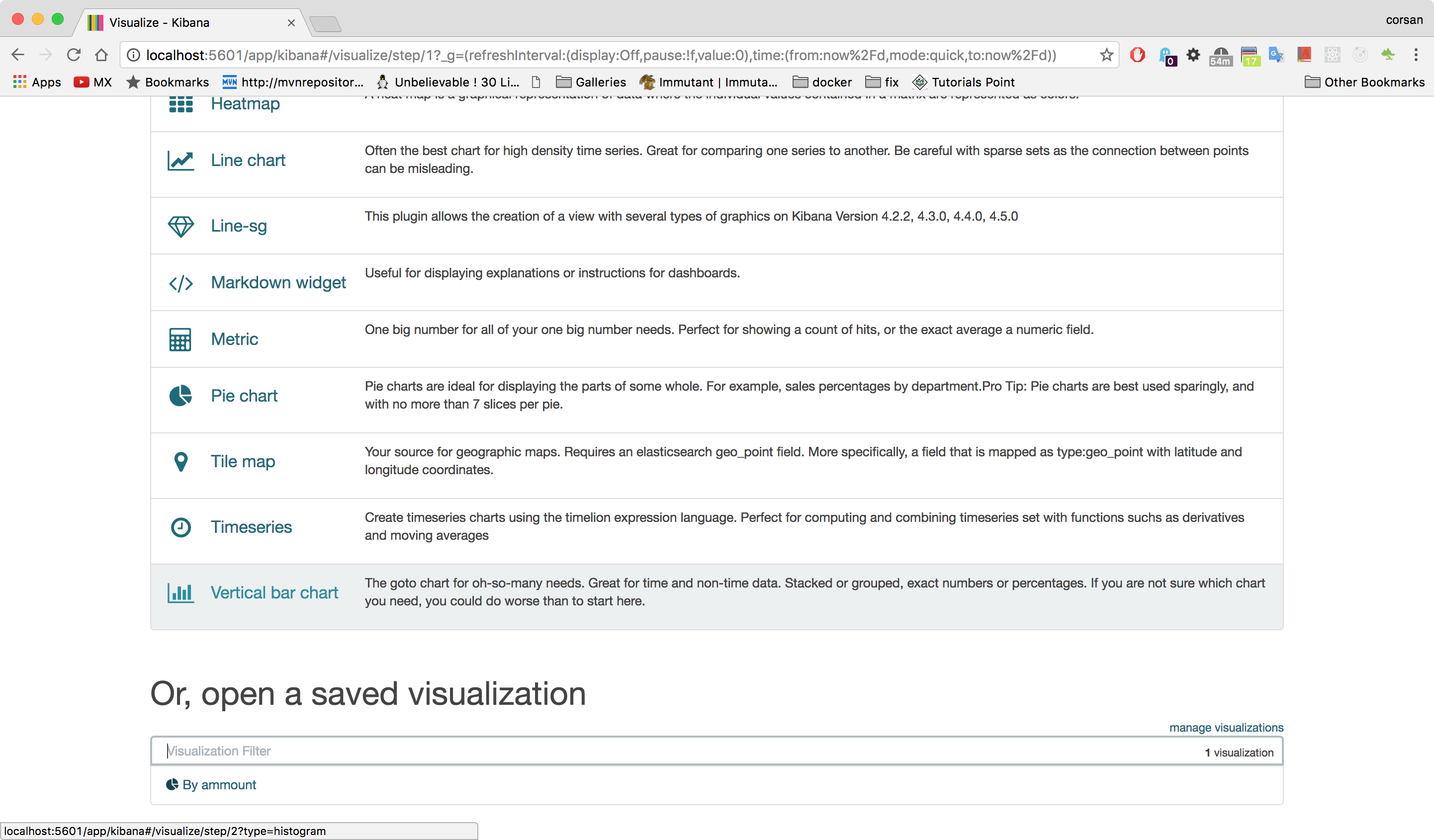

Crear una visualización para eventos es bastante fácil, en la barra lateral haz clic en Visualización. En esta pantalla, busca en la columna Crear nueva visualización para Tile map y haz clic:

Kibana: Visualize

En Step 2 selecciona caudal-index en la columna From a New Search, Select Index:

Kibana: Visualize

En la ventana de Tile map, en las opciones de datos, haz clic en Geo coordinates. Selecciona la agregación Geohash ycoordinates como campo. Haz clic en el botón Reproducir y el mapa se actualizará con puntos de clúster mediante los tweets geolocalizados:

Kibana: map

Guarda tu visualización usando el botón Guardar.

Pie chart

Haz clic en el botón Visualizar hasta que pueda ver Create new Visualization luego busca una Pie chart. Nuevamente en el Step 2 selecciona caudal-index en la columna From a New Search, Select Index.

En la pantalla de la gráfica de sectores, haz clic en Split Slices usando Términos como agregación y usuario como campo. Esta gráfica muestra los cinco twiteros con más posts:

Kibana: pie
